فحص استقامة الأعمدة الخرسانية بعد فك الشدة يحدد مبكرًا ما إذا كان موقع العمود ورأسيته وأبعاده ضمن حدود المشروع. الانحراف لا يؤثر في المظهر فقط؛ فقد يربك الطابوق والواجهات والأبواب، ويقلل مساحات التشطيب، ويصنع تعارضًا مع الجسور أو الأعمدة في الأدوار التالية. وكلما تأخر القياس أصبح تحديد السبب والمعالجة أصعب.
المعيار الصحيح ليس أن يبدو العمود مستقيمًا للعين، ولا أن تلغيه سماكة اللياسة. مواصفات ACI 117 لتفاوتات تنفيذ الخرسانة تعرض بنودًا للانحراف عن الشاقول والموقع والأبعاد، لكن القيم المقبولة في أي مشروع هي ما تنص عليه وثائقه وإصدار المواصفة المعتمد. لذلك توثَّق القراءة ويصدر قرار القبول من المهندس.
متى يتم فحص استقامة الأعمدة الخرسانية؟
تُراجع المحاور والقالب قبل الصب، ثم تُراقب أثناءه لاحتمال تحرك الشدة. بعد فكها وفي الوقت الذي تسمح به خطة التنفيذ تُعاد قراءة موقع العمود ورأسيته وأبعاده وحال سطحه. هذه المراحل الثلاث تفرق بين خطأ توقيع، أو حركة قالب، أو مشكلة فك ومعالجة.
يفضل القياس قبل بناء الطابوق أو تركيب الواجهات وقبل تحميل العنصر بأعمال جديدة. وتُحفظ نقاط التحكم المساحية بعيدًا عن مناطق الحركة، مع ربط كل قراءة بمحور ومنسوب ثابتين لا بعنصر قد يكون منحرفًا بدوره.
10 نقاط في فحص استقامة الأعمدة الخرسانية
- رقم العمود والمحور: طابقه مع اللوحة الإنشائية وإصدارها الصحيح.
- الموقع الأفقي: قِس إزاحة وجه العمود أو مركزه عن المحاور المرجعية.
- الشاقول: افحص الرأسي في اتجاهين متعامدين على ارتفاع العنصر.
- الدور بالنسبة لما تحته: راجع استمرارية الأعمدة وعدم تراكم الإزاحة بين الطوابق.
- الأبعاد: قِس العرض والعمق في أكثر من منسوب لاكتشاف الانتفاخ أو النقص.
- الالتواء: تحقق من اتجاه الأوجه والزوايا، خصوصًا للأعمدة المستطيلة.
- منسوب الرأس: راجع التقاء العمود بالجسر أو البلاطة وعدم وجود نقص أو صب زائد.
- سطح الخرسانة: سجل التعشيش والفواصل وآثار تسرب اللباني قبل أي ترميم.
- حديد الانتظار: افحص موقعه وحالته واتجاهه من دون ثني أو تقويم غير معتمد.
- المحضر: دوّن الجهاز والطريقة والقراءات والصور وقرار المهندس والإجراء المطلوب.
أدوات قياس الرأسي والموقع

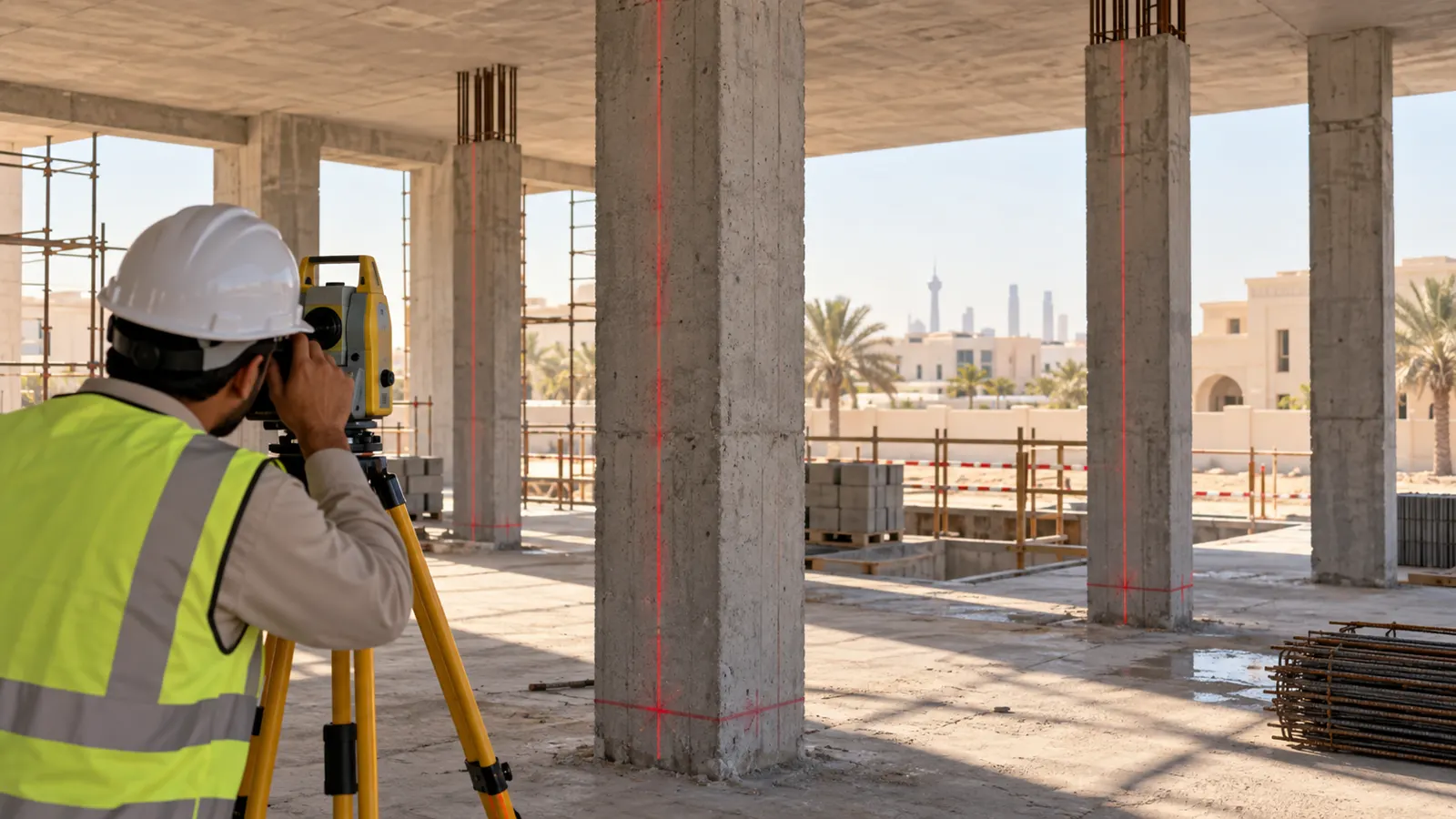

يمكن استخدام الشاقول والميزان الطويل للفحص الأولي في العناصر القصيرة، لكنهما يتأثران بطريقة تثبيت الأداة واستواء السطح. جهاز المحطة المتكاملة أو الليزر والمسح يعطي قراءة مرتبطة بمحاور المشروع عند تشغيله بواسطة مسّاح مؤهل. المهم ليس حداثة الجهاز وحدها، بل المعايرة ونقطة المرجع وتكرار القياس وتسجيل النتيجة.
تؤكد مواد ACI عن توافق التفاوتات وقابلية التنفيذ أن تحديد توقعات التفاوت مبكرًا ضروري لتنسيق الخرسانة مع الأنظمة الأخرى. فالعمود قد يحقق حدًا عامًا لكنه يتعارض مع واجهة أو مصعد يحتاج سماحية أضيق حددتها وثائق المشروع.
ماذا تفعل عند وجود انحراف؟
أولًا لا تبدأ التكسير أو زيادة اللياسة. أعد القياس من مرجع مستقل وتحقق من عدم وجود نتوء سطحي يوهم بانحراف كامل. ثم قارن بالقيمة المحددة للمشروع وارفع تقريرًا يبين مقدار الانحراف واتجاهه وطوله وتأثيره في العناصر المرتبطة.
قد يكون القرار قبولًا موثقًا، أو تنسيقًا معماريًا، أو تحليلًا إنشائيًا، أو إصلاحًا مصممًا. لا يصح تقويم حديد الانتظار بالقوة أو نحت قطاع العمود أو إضافة مونة لإخفاء الوجه من دون اعتماد؛ فهذه الأفعال قد تمس الغطاء أو التسليح أو نقل القوى.
العلاقة بجودة الشدة والصب
تبدأ الاستقامة من توقيع المحاور وتثبيت القالب والدعامات. ضغط الخرسانة غير المتوازن أو ضعف الربط أو اصطدام خرطوم المضخة قد يحرك الشدة. لذلك يسبق الفحص النهائي ضبط أعمال الخرسانة ومراقبة الصب والدمك. كما أن تنظيف القالب واستخدام مادة فك مناسبة يساعدان على قراءة السطح بعد الفك.
ينبغي تصوير العمود فور الفك قبل أن تبدأ معالجة العيوب السطحية. ويضاف التقرير إلى محاضر استلام المراحل حتى لا يتكرر الانحراف في الدور التالي.
أسئلة شائعة عن فحص استقامة الأعمدة الخرسانية
هل يمكن تصحيح الميل باللياسة؟
اللياسة قد تعدل المظهر ضمن حدودها لكنها لا تغير موقع أو رأسيّة القطاع الإنشائي، وقد تصنع سماكات غير مقبولة.
هل توجد سماحية واحدة لكل الأعمدة؟
لا. تُراجع مواصفات المشروع ونوع العنصر وارتفاعه وعلاقته بالأنظمة الأخرى، ويقرر المهندس القيمة المنطبقة.
متى يكون جهاز الليزر كافيًا؟
للفحص الأولي عند ضبطه على مرجع صحيح، أما القبول المساحي الدقيق فيتطلب الطريقة والجهاز المحددين بخطة الجودة.
من يعتمد نتيجة فحص استقامة الأعمدة الخرسانية؟
المهندس المشرف أو الجهة المحددة في العقد بعد مراجعة القراءات والمخططات وتأثير الانحراف.
الخلاصة: فحص استقامة الأعمدة الخرسانية سلسلة تبدأ قبل الصب ولا تنتهي بنظرة بعد الفك. القياس من محاور ثابتة، والتوثيق المبكر، ومنع المعالجات الارتجالية تحافظ على دقة الهيكل وتوفر كلفة كبيرة في التشطيبات.
