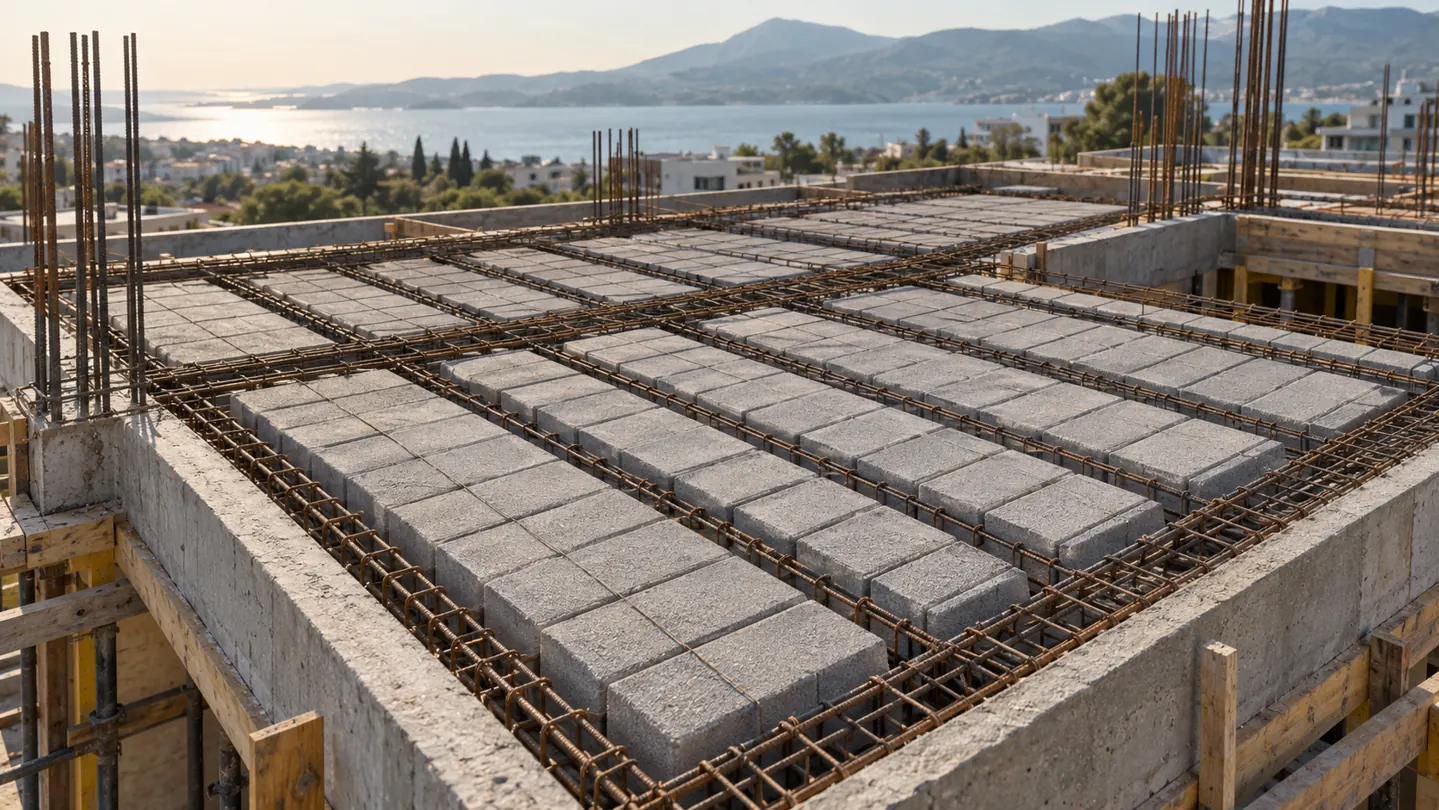

سقف هوردي هو تسمية شائعة لنظام بلاطات خرسانية بأعصاب، تستخدم فيه بلوكات ملء أو قوالب لتقليل الخرسانة في مناطق محددة بين الأعصاب، مع طبقة خرسانية وتفاصيل تسليح يصممها المهندس. تختلف أنظمته ومواده وترتيباته بحسب المشروع. بلوكات الملء ليست دليلًا على قدرة السقف الإنشائية، ولا يصح اختيار سماكته أو تسليحه من صورة أو من تجربة بيت مجاور. القرار يرتبط بالمخططات والأحمال والبحور ومتطلبات الاستخدام والتنفيذ.
الإجابة المختصرة: يمكن أن يكون سقف هوردي مناسبًا عندما يحقق التصميم الإنشائي متطلبات المشروع وتكون ظروف تنفيذه وضبطه ملائمة. ليس أفضل تلقائيًا من السقف المصمت أو الأنظمة الأخرى، ولا يعني وجود فراغات أنه يحقق وحده العزل الحراري أو الصوتي المطلوب. هذا المقال دليل لفهم العرض وطرح الأسئلة والتنسيق مع المختص، وليس مخطط تسليح أو تعليمات تسمح بتنفيذ أو تعديل سقف دون مهندس مسؤول.
1. كيف يعمل سقف هوردي؟
ينقل النظام الأحمال عبر العناصر الخرسانية المصممة، وقد تكون الأعصاب في اتجاه واحد أو في ترتيب آخر يحدده النظام. تشترك طبقة الخرسانة والأعصاب والعناصر الداعمة في السلوك وفق التصميم. دور بلوكات الملء وتركيبها يختلف عن دور الخرسانة المسلحة، لذلك لا يجوز افتراض أن استبدال نوع بلوك بآخر لا يؤثر في المشروع. الوزن والتفاصيل التنفيذية والتوافق مع المخططات كلها أمور تحتاج إلى مراجعة قبل الشراء والتوريد.
للتعرف إلى فكرة أنظمة الأعصاب من مرجع متخصص، يقدم معهد الخرسانة الأمريكي ACI مادة عن تصميم نظام Pan and Joist. المرجع يوضح أن اختيار النظام مرتبط بالتصميم، وليس قاعدة تجارية عامة عن كل سقف يسمى هوردي. لا تنقل أبعاد أو أحمال من مثال أجنبي إلى بيتك؛ يجب اعتماد متطلبات المشروع والكود المعمول به والمخططات التي راجعها المهندس المختص.
2. ما الفرق عن السقف المصمت؟
يحتوي السقف المصمت على قطاع خرسانة مستمر في البلاطة، بينما تقلل أنظمة الأعصاب الخرسانة في مناطق محددة مع الحفاظ على عناصر تنقل الأحمال. قد يتغير العمق الكلي والوزن وتفاصيل القوالب والتسليح ومسار الخدمات. المقارنة لا تقتصر على كمية الخرسانة؛ تشمل متطلبات الدعم والسلوك الإنشائي والفتحات والهبوط والتنفيذ. النظام الأقل وزنًا في حالة معينة قد لا يكون الأقل تكلفة أو الأكثر ملاءمة في حالة أخرى مختلفة.
اطلب من المهندس شرح البدائل وفق مخطط منزلك: توزيع الأعمدة، والمسافات بينها، واستخدام الغرف، والارتفاعات المتاحة، ومواقع الدرج والخدمات. إذا كان عرض المقاول يصف نظامًا بأنه مناسب لكل البيوت، فاطلب أسباب الاختيار الخاصة بمشروعك. يمكنك مراجعة خدمة الهيكل الأسود لدى شركة العودة للمقاولات لتنسيق التنفيذ مع التصميم المعتمد، مع تجنب أي تغيير يهدف إلى خفض الكلفة دون موافقة هندسية موثقة.
3. متى يحتاج اختيار سقف هوردي إلى دراسة أدق؟
تحتاج المساحات الواسعة والأحمال الخاصة وتغير الاستخدام المستقبلي إلى تقييم واضح. خزان ماء أو معدات ثقيلة أو حائط جديد ليس تفصيلًا يمكن إضافته بعد الصب دون مراجعة. يجب إبلاغ المصمم بما تخطط له من البداية، بما في ذلك الاستخدام المحتمل للسطح أو الدور الإضافي إذا كان ضمن مشروع معتمد. غياب هذه المعلومات قد يؤدي إلى تصميم لا يتناول الحاجة المستقبلية التي افترض المالك أنها مشمولة تلقائيًا.
راجع كذلك الارتفاع الصافي المطلوب بعد التشطيبات والتكييف والسقف المستعار. اختيار نظام أعمق قد يؤثر في مستوى الغرف أو السلالم أو الواجهة، بحسب التصميم. لا تعالج تعارضًا معماريًا بقطع أو تقليل جزء من عنصر إنشائي في الموقع. التنسيق المبكر بين المعماري والإنشائي ومهندس الخدمات يساعد في الوصول إلى حل متكامل، بدل ترك فريق التنفيذ يبتكر تعديلًا سريعًا لا يظهر أثره في صورة التشطيب النهائية.
4. هل سقف هوردي يوفر العزل المطلوب؟
يمكن أن تؤثر مواد الملء وترتيب الطبقات في خصائص النظام، لكن تقييم العزل الحراري والصوتي يحتاج إلى حساب وتجميع كامل وليس اسم السقف فقط. الجسور الخرسانية والطبقات النهائية ومسارات انتقال الصوت والفتحات تؤثر في النتيجة. لا تعتمد على نسبة توفير في الكهرباء غير مرتبطة بمبنى واختبار محددين. كما أن منع التسرب من السطح يتطلب نظام عزل مائي وتفاصيل صرف مستقلة، ولا يتحقق بوجود بلوكات داخل البلاطة.
في الكويت يتكامل اختيار السقف مع العزل الحراري للمبنى والعزل المائي وحماية الطبقات والتكييف. يناقش المختص موضع الطبقات وتوافقها مع الاستخدام والمناسيب، ويحدد المتطلبات التي يجب قياسها عند الاستلام. الأفضل طلب أداء موثق للمنظومة المقترحة، لا مقارنة خامة ملء منفردة بخامة أخرى. يمكن ربط هذه القرارات مع خدمات البناء والعزل وإدارة المشروع حتى تراجع التفاصيل قبل شراء المواد وبدء الأعمال التي ستخفيها.
5. كيف تنسق الفتحات والخدمات قبل الصب؟
حدد مواضع فتحات التكييف والصرف والكهرباء والسلالم وأي ممر خدمة على المخططات المنسقة. يجب اعتماد الفتحات وطريقة تقويتها وتفاصيلها بواسطة المهندس قبل التنفيذ. لا يسمح وجود بلوك ملء بالحفر في أي موضع بعد الصب؛ فقد تمر الأعصاب أو التسليح قرب المكان. اكتشاف تعارض مبكرًا أبسط من معالجة فتحة عشوائية بعد انتهاء الهيكل، خصوصًا إذا كانت قرب دعم أو عنصر حساس في توزيع الأحمال.
اطلب نسخة محدثة معتمدة من المخططات، وسجل التعديلات التي تمت الموافقة عليها. يجب أن يعرف فريق الكهرباء والسباكة المناطق المحظور التغيير فيها وطريقة تثبيت التمديدات دون إزاحة التسليح أو إفساد الغطاء الخرساني. لا تنفذ قطعًا في حديد التسليح لإمرار ماسورة ثم تفترض أن طبقة خرسانة إضافية ستعوضه. أي تعارض يوقف العمل في موضعه حتى يحدد المختص الحل المناسب ويوافق عليه رسميًا ضمن مسؤوليات المشروع.
6. ما أهم نقاط فحص سقف هوردي قبل الصب؟
تراجع الشدة والدعامات وسلامة الوصول للموقع وفق خطة التنفيذ، ثم توزيع بلوكات الملء والأعصاب والتسليح والغطاء والمناسيب والفتحات بحسب الرسومات. يجب فحص المواد الموردة ومطابقتها، وعدم استخدام بلوكات تالفة تؤثر في التنفيذ. هذه مراجعات فنية ينفذها المسؤول المختص، لا اختبارات يقوم بها المالك بالمشي فوق عناصر غير مصممة لتحمل الحركة. السلامة في الموقع تسبق محاولة تصوير التفاصيل أو اختبار صلابتها يدويًا.
يشمل التنسيق خطة الصب ووصول الخرسانة وضبطها وفحوصها والمعالجة والحماية، مع متابعة الظروف الفعلية في الموقع. لا يوجد موعد واحد لفك جميع الدعامات يصلح لكل الأسقف؛ يحدده المسؤول وفق التصميم وخطة التنفيذ ونتائج التحقق اللازمة. تجنب التسرع لأن السطح يبدو صلبًا، ولا تضع مواد ثقيلة فوقه دون موافقة. يجب توثيق مرحلة ما قبل الصب وما بعده، لأن كثيرًا من التفاصيل تصبح غير مرئية بعد اكتمال الخرسانة.
7. ما الذي يحدد تكلفة سقف هوردي؟
تتأثر التكلفة بالبحور والأحمال والعمق وتفاصيل التسليح ونوع الملء والشدة والدعامات والعمالة وسهولة التوريد والصب. كمية الخرسانة وحدها لا تكفي للحكم على الجدوى. قد تتغير تكلفة الخدمات والتشطيبات والارتفاعات مع النظام، لذلك ينبغي مقارنة المشروع ككل. اطلب نطاقًا واضحًا يبين ما يشمله السعر من مواد وتنفيذ واختبارات وإشراف وحماية، مع تحديد الأعمال المستثناة حتى لا تظهر إضافات غير متوقعة بعد الاتفاق.
قارن بدائل مصممة للمشروع نفسه وتحقق من أن جميع العروض تعتمد المخططات ذاتها. حذف بند فحص أو تغيير مادة دون موافقة ليس توفيرًا يمكن اعتماده. تستطيع التواصل مع شركة العودة لمناقشة تنفيذ الهيكل مع تقديم المخططات المعتمدة ومرحلة المشروع ونطاق التوريد. يتيح ذلك تحديد عرض واقعي بدل الاعتماد على سعر متر عام من الإنترنت لا يعكس تعقيد السقف أو مسؤوليات تنفيذه في موقعك.
8. كيف تستلم السقف وتحافظ على معلوماته؟
يراجع المهندس نتائج الفحص والاختبارات والملاحظات الظاهرة، ويحدد ما يحتاج إلى معالجة أو تقييم. لا يعني غياب الشروخ الظاهرة أن كل التفاصيل صحيحة، ولا يثبت ظهور شرخ وحده سببه دون تشخيص. احتفظ بمخططات التنفيذ المعتمدة وصور المراحل وتقارير المواد والاختبارات والتعليمات. هذه المعلومات ضرورية إذا رغبت لاحقًا في تعليق معدات أو إنشاء فتحة أو تعديل تقسيمات، لأن التخمين قد يؤدي إلى تدخل غير آمن في عنصر إنشائي.
عند التجديد، اطلب تقييمًا قبل الحفر أو نقل حائط أو تغيير استخدام الغرفة. تختلف نقاط التعليق والأحمال المسموحة حسب التصميم، ولا يكفي وصف السقف بأنه هوردي لاستنتاجها. إذا ظهرت ترخيمات أو شروخ تتغير أو علامات تسرب، وثقها واطلب فحصًا مهنيًا دون محاولة إخفائها بالدهان. الصيانة المنظّمة تبدأ بفهم سبب العلامة، ثم تحديد الإجراء المناسب بدل علاج المظهر وحده وتأجيل مشكلة محتملة خلف التشطيب.
أسئلة شائعة عن سقف هوردي
هل هو مناسب لكل فيلا؟
لا. يختاره المهندس بمقارنة متطلبات المشروع والبدائل والارتفاعات والأحمال وظروف التنفيذ، ولا يعتمد القرار على شيوع النظام وحده.
هل يمكن حفر فتحة بعد الصب؟
لا دون مراجعة هندسية وتحديد التفاصيل والموقع وطريقة العمل الآمنة. بلوكات الملء لا تعني أن المنطقة خالية من العناصر المؤثرة.
هل يقلل التكلفة دائمًا؟
ليس بالضرورة. تقارن تكلفة الهيكل والخدمات والتشطيبات والاختبارات معًا. راجع خدمات شركة العودة لتنسيق التنفيذ وفق مخططات معتمدة ومواصفات واضحة بدل اختيار مبني على رقم عام أو وعد غير موثق.
