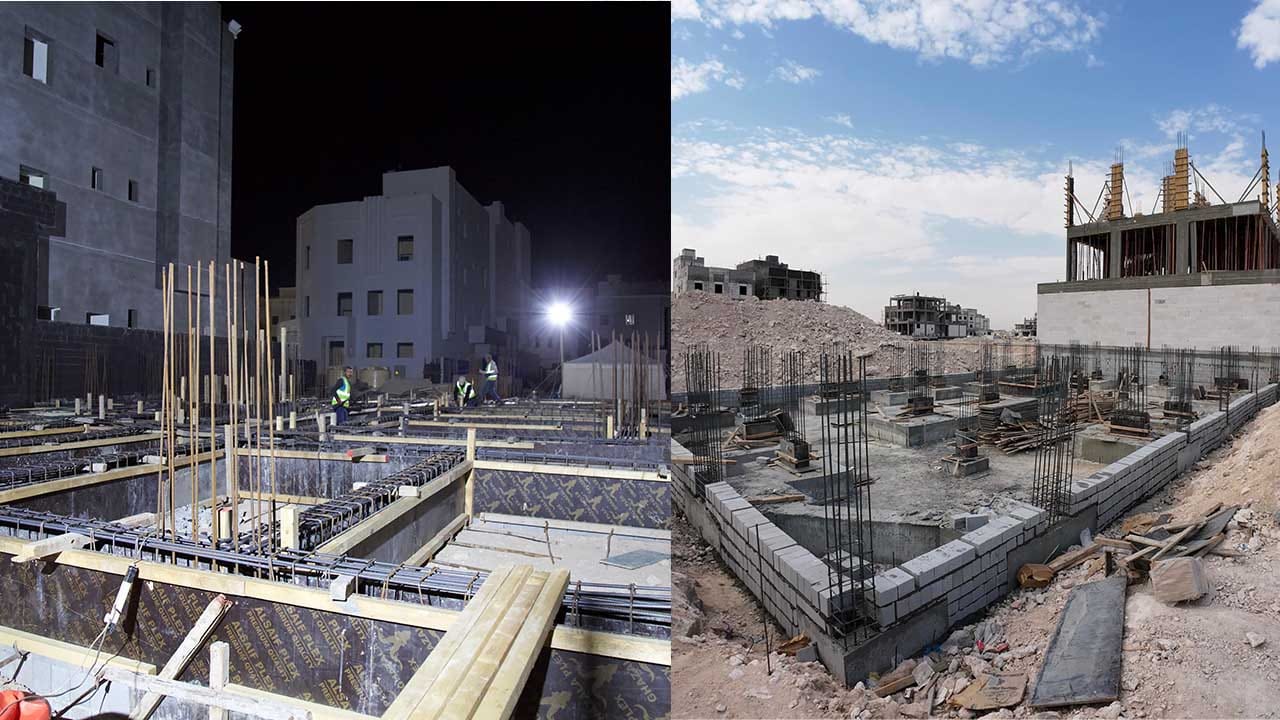

03 أبريل دراسات المخططات الهندسية الحديثة: أنواعها ومكوناتها وأهميتها
دراسات المخططات الهندسية هي جزء أساسي من الرسم الهندسي وهو نوع متخصص من الرسومات الفنية.
يوفر هذا النوع كافة المعلومات الضرورية لتصنيع منتج أو جزء معين، ويعتمد الرسم الهندسي على لغة ورموز موحدة تضمن فهمه بنفس الطريقة وتقلل من احتمالية وجود تفسيرات مختلفة.
لنستكشف معًا أنواع ومكونات دراسة المخططات المعمارية، مع التركيز على أهمية دراسات المخططات الهندسية في كل جزء.
ما هي دراسات المخططات الهندسية؟
الرسم الفني أو التخطيطي هو لغة بصرية لتوصيل المعلومات المعقدة المتعلقة بالتصاميم والمواصفات والتعليمات.
وتعد دراسات المخططات الهندسية بمثابة حلقة وصل بين المهندسين والمصممين والمصنعين، إذ توفر خارطة مفصلة لإنشاء وتنفيذ المنتجات والهياكل والأنظمة بدقة واتساق، سواء كان مخطط لناطحة سحاب أو لدائرة إلكترونية.
أهمية دراسات المخططات الهندسية
يمكنك الرسم من ترجمة الأفكار والتصاميم إلى واقع ملموس، وذلك من خلال مخططات الهندسة المعمارية التي تتضمن تفاصيل دقيقة وواضحة تحدد شكل المبنى أو المنتج وأبعاده.
بالإضافة إلى التفاصيل الداخلية والإنشائية الهامة، وتتمثل أهمية المخططات الهندسية فيما يلي:
- تسهيل التواصل بين المهندسين والمصنعين والفنيين وفهم المشروع بشكل موحد، مما يقلل من احتمالية حدوث أخطاء في مراحل التنفيذ.
- تضمن الدقة العالية في نقل المعلومات، مما يسهل على المهندسين إجراء الحسابات اللازمة للأبعاد والمساحات، ويضمن توافق الأجزاء المختلفة.
- تحويل الأفكار إلى مخططات واضحة وقابلة للتنفيذ، وذلك يسهل عملية البناء أو التصنيع.
- فحص التصميم قبل تنفيذه، وبالتالي تحديد المشكلات المحتملة وإيجاد الحلول المناسبة.
- مرجع دائم للمشروع حيث يمكن العودة إليه في المستقبل لإجراء تعديلات أو للصيانة.
مكونات الرسم الهندسي الأساسية
شهدت طريقة دراسات المخططات الهندسية تغيير كبير، فأصبح استخدام برامج التصميم بمساعدة الحاسوب (CAD) هو الطريقة الأكثر شيوعًا بعد أن كانت الرسومات تعد يدويًا.
تنتج هذه البرامج رسومات دقيقة ومفصلة في وقت أقل بكثير من الرسم اليدوي، وتتنوع لتناسب مختلف الصناعات وأنواع التصميم، وبذلك أصبحت أداة لا غنى عنها في المجال الهندسي.
إضافة إلى ذلك، يمكنك استخدام برامج التصميم في إعطاء تعليمات مباشرة لآلات التصنيع، وذلك يزيد الكفاءة ويقلل الأخطاء المحتملة.
كما يمكنك إنشاء رسومات من الصفر أو تحويل نماذج ثلاثية الأبعاد إلى ثنائية الأبعاد.
ويتكون الرسم الهندسي من عدة عناصر أساسية تختلف فيما بينها من حيث النوع والوظيفة وتتكامل معًا لإنتاج مخططات دقيقة وواضحة، وتشمل هذه العناصر ما يلي:
1. أنواع الخطوط
يستخدم المهندسون أنواع متنوعة من الخطوط في الرسومات الهندسية، إذ يحمل كل نوع معلومات محددة.
على سبيل المثال، تستخدم بعض الخطوط للإشارة إلى الحواف المرئية، بينما تستخدم أخرى لتمثيل الحواف المخفية أو الأجزاء الداخلية.
بالإضافة إلى ذلك، يمكن استخدام الخطوط للإشارة إلى التماثل، مما يسهل فهم الرسم وتفسيره من قبل الآخرين.
وتختلف الخطوط في شكل ووظيفة دراسات المخططات الهندسية والتصميم المعماري، وتشمل أنواع الخطوط واستخداماتها ما يلي:
- الخط المتصل: يمثل الحدود المرئية للأجسام ويختلف سمكه حسب أهمية العنصر، حيث تكون الخطوط الخارجية أكثر سمكًا من الداخلية.
- الخط المخفي: يظهر الحواف أو التفاصيل الداخلية غير المرئية ويوضح الأبعاد الداخلية دون استخدام المقاطع.
- خط المركز أو المحور: يشير إلى مراكز الثقوب والخصائص المتماثلة للأجزاء، ويسهل قراءة الرسومات ويقلل من عدد الأبعاد المطلوبة.
- خطوط الامتداد والأبعاد: تحدد خطوط الامتداد حدود القياس، ويحتوي خط الأبعاد على رؤوس أسهم للإشارة إلى القيمة المقاسة.
- خط العرض المنقطع: يمثل الأجزاء الطويلة ذات العرض الصغير، ويوفر المساحة في الرسومات دون فقدان المعلومات الأساسية.
- خط مستوى القطع: يشير إلى مسار القطع ويوضح التفاصيل الداخلية للأجزاء.
2. المناظر
تستخدم دراسات المخططات الهندسية لتقديم تعليمات دقيقة للتصنيع، وتتضمن هذه الرسومات مناظر متعددة ثنائية أو ثلاثية الأبعاد للشئ المراد تصنيعه.
ويتم إنشاء رسومات خاصة في مشاريع الصفائح المعدنية تظهر كيفية قطع وثني هذه الصفائح لتجميعها، كما تتضمن الرسومات تفاصيل مكبرة لأجزاء معينة.
وتعتمد دقة هذه الرسومات على الغرض منها، فيجب أن تكون واضحة للغاية إذا كانت ستستخدم لتوجيه الآلات مباشرة.
3. الأبعاد
تستطيع آلات التحكم الرقمي قراءة الأبعاد مباشرة من التصاميم، لكن لا تزال الرسومات التقليدية ضرورية في دراسات المخططات الهندسية لإظهار جميع الأبعاد اللازمة للإنتاج.
تجنب استخدام ميزة الأبعاد التلقائية في برامج التصميم CAD، لأنها تنتج أبعاد زائدة ومربكة لا تضمن الدقة، بل تخلق تشابك في القياسات يصعب على مهندس التصنيع فهمه، ويصعب تحديد الأبعاد الأكثر أهمية.
على سبيل المثال، عند تصميم عمود لنظام محامل، تصبح التفاوتات الهندسية والأبعاد الدقيقة مهمة لضمان عمر أطول وتقليل الصيانة.
بينما يمكن الحصول على الأبعاد الأساسية تلقائيًا ويتطلب تحديد التفاوتات الهندسية إدخال يدوي دقيق، ولا تفوت قراءة اتجاهات التصميم المعماري في الكويت.
4. رسومات التجميع
ركز في رسومات التجميع على تسهيل عملية التركيب بدلاً من الإفراط في التفاصيل المتعلقة بكل جزء على حدة
واستخدم أدوات، مثل: العروض التفصيلية، وعروض المقاطع، والأجزاء المرقمة، والأبعاد العامة، والقصاصات، والعروض المكبرة لتحقيق ذلك.
ويجب أن توضح الرسومات بوضوح مكان وكيفية تركيب كل جزء، سواء كان ذلك عن طريق اللحام أو المسامير أو البراشيم.
كما تأكد من دقة قائمة المواد فيما يتعلق بأرقام الأجزاء وأسمائها وكمياتها، إذ يقلل وضوح الرسومات من الأخطاء في ورشة العمل.
أنواع المخططات الهندسية
يهدف كل نوع من دراسات المخططات الهندسية إلى غرض محدد، يتراوح بين تقديم نظرة شاملة على النظام إلى تفصيل كل جانب لتصنيع قطعة.
ويعد فهم الغرض من كل نوع وتطبيقه الصحيح أمر هام في الهندسة لضمان الدقة والكفاءة في جميع المراحل، ومن أبرز هذه الأنواع:
1. الرسم المعماري
يشمل مجموعة متكاملة من الرسومات التي تستخدم في تصميم وإنشاء المباني والمنشآت، والتي هي بمثابة لغة بصرية تنقل الأفكار والتصاميم من المهندسين المعماريين إلى المهندسين الآخرين والمقاولين والعملاء.
كما توجه عملية البناء بأكملها من مرحلة التصميم الأولي إلى التنفيذ النهائي، وتتضمن مكونات الرسم المعماري ما يلي:
- مخططات الطوابق: تظهر ترتيب الغرف والمساحات الداخلية في كل طابق وتوضح الطرق بينها.
- الواجهات: توضح المظهر الخارجي للمبنى من زوايا مختلفة والتفاصيل المعمارية والجمالية.
- المقاطع: تظهر التفاصيل الداخلية للمبنى من خلال قطع تخيلي، وتوضح العلاقة بين الطوابق والعناصر الإنشائية.
- مخططات الموقع: توضح موقع المبنى على الأرض، والعلاقات بينه وبين المباني المحيطة والطرق والمرافق.
2. الرسومات الإنشائية
تحدد المواد المستخدمة في دعم الهيكل، وتوفر للمقاولين معلومات حيوية حول هذه المواد وأماكنها ومستوى البناء وخطة التسليح، وتضمن هذه الرسومات سلامة الموقع والامتثال للقوانين.
3. رسومات الكهرباء والتشطيب
توضح رسومات السباكة والكهرباء والتشطيب مواقع المواد المستخدمة في البناء بدقة.
إذ تساعد المهندسين المدنيين على إعداد مخططات السباكة والكهرباء بسرعة وكفاءة، وتزود المقاولين بتعليمات التركيب الصحيحة.
كما تفصل الرسومات النهائية مواد تشطيب الأسطح، مثل: الجدران الجافة، والخشب الصلب، والبلاط، والجرانيت، وتوضح التصميم الداخلي والخارجي للمبنى.
4. مخططات الأنابيب والأجهزة
توضح دراسات المخططات الهندسية هنا كيفية عمل النظام وعلاقته ببقية المصنع، وهي رسومات وظيفية وليست قياسية تركز على العلاقات بين عناصر النظام المختلفة بدلاً من الأبعاد الدقيقة.
ويستخدم مهندسو التصميم هذه الرسومات لاختيار المواد وتحديد مسارات الأنابيب المقترحة بدقة، ويمكنك التعرف على شركات استشارات هندسية في الكويت.
الخلاصة
وختامًا، تبرز أهمية دراسات المخططات الهندسية كعنصر أساسي في أي مشروع هندسي، إذ تحول الأفكار والتصاميم إلى واقع ملموس.
وتسهل التواصل بين مختلف الأطراف من خلال توفير لغة بصرية موحدة، وذلك يقلل من الأخطاء والتكاليف الإضافية.
وتقدم شركة العودة للمقاولات خدمة دراسة المخططات الهندسية بمساعدة فريق من المهندسين المعماريين المحترفين.
بالإضافة إلى ذلك، تقدم لك حلول مبتكرة لتحسين التصميم وتوفير التكاليف، مع مراعاة احتياجات ورغبات العميل، كما تساعدك على الحصول على جميع تراخيص البناء الضرورية من الجهات المختصة.
